怀化市舞水大桥

发布时间:2019-08-15 浏览量:493

高堰西路舞水大桥为自锚式悬索桥,桥梁全长443.28米,桥跨布置为(49.9+40+190+110+39.9)m。主桥190m+110m 采用钢混结合结构,其中钢箱梁结构长278m, 东岸混凝土过渡段长 10.5m,西岸混凝土过渡段长 11.5m。全桥共设置6个顶推支墩,跨度布置为(17.5+40+50+55+55)m。

全桥设置40个节段(190m跨设置25个,110m跨设置15个),长度为 6.5m钢梁节段2个,7.0m钢梁节段35个,7.5m钢梁节段2个,9m钢梁节段1个。

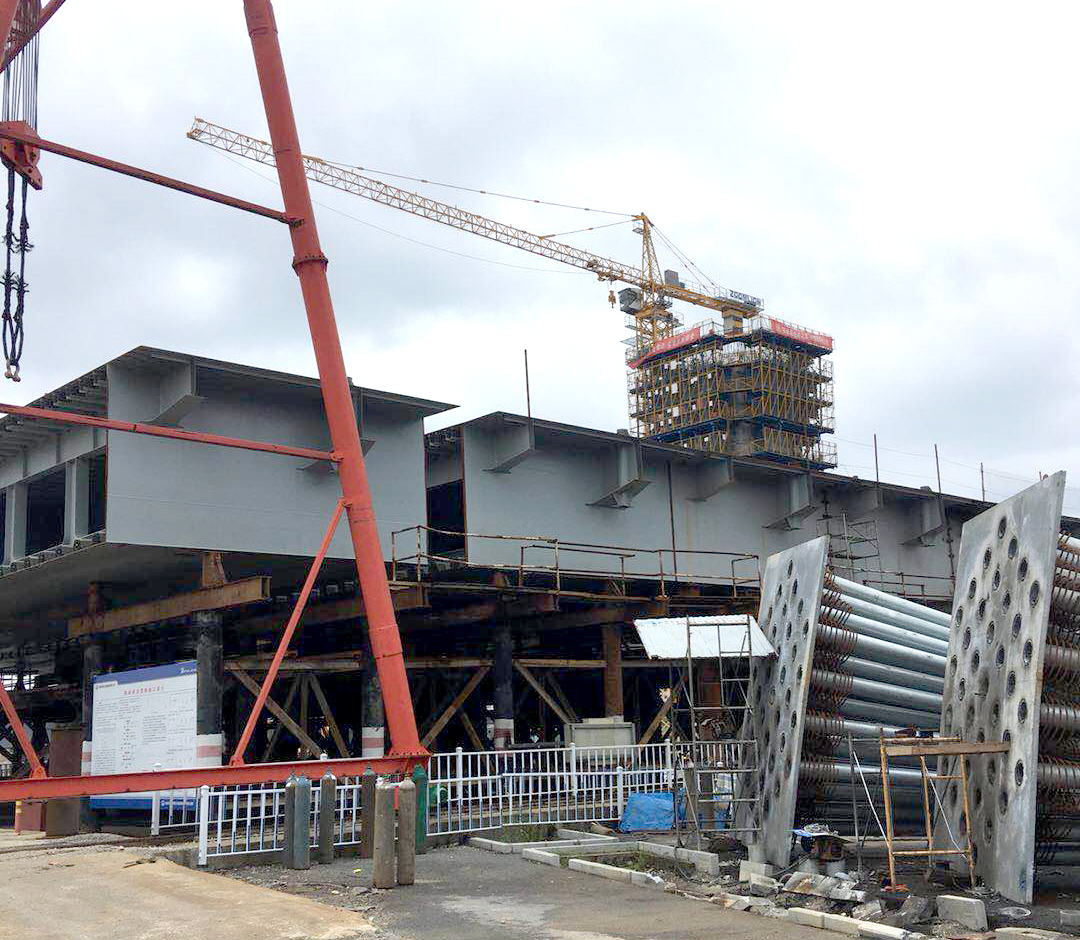

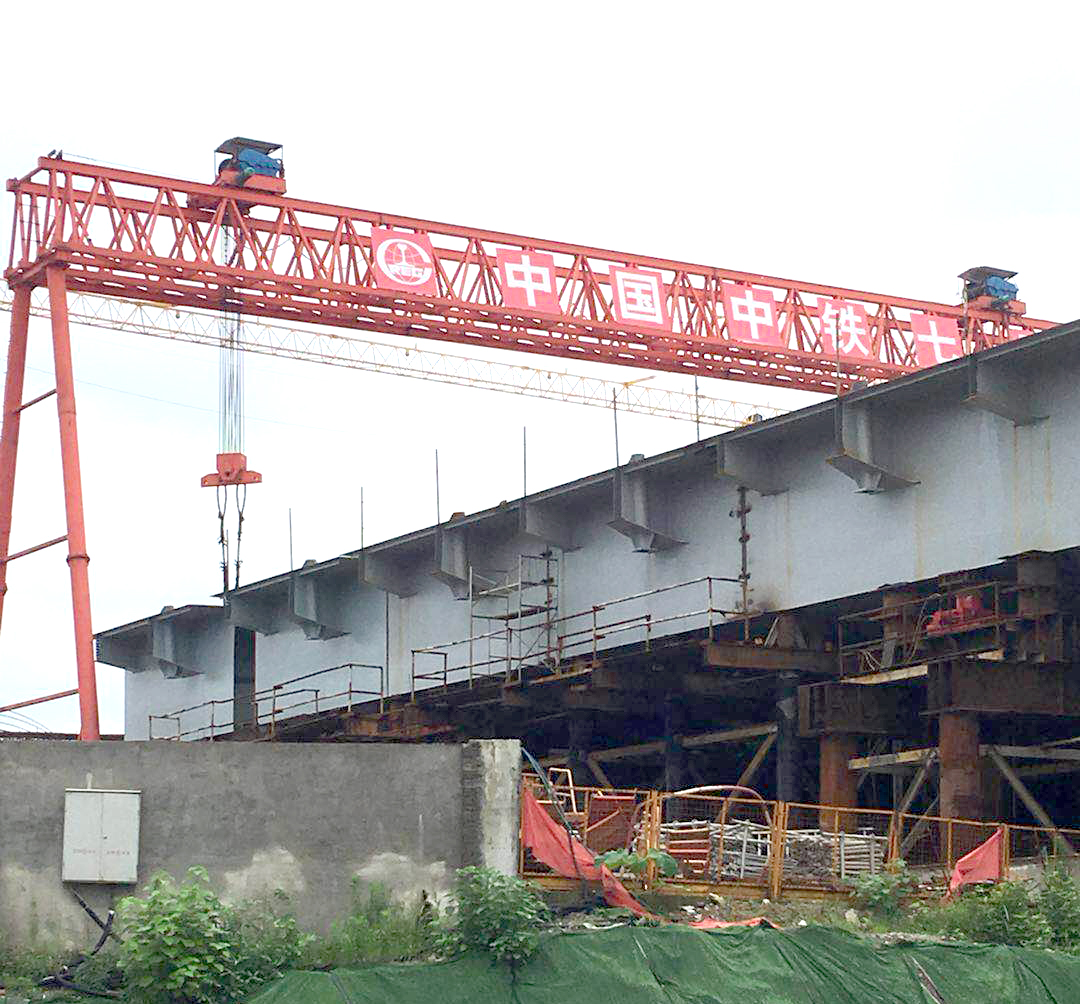

此工程由中铁七局承建,合建卡特公司负责钢箱梁的顶推工程;共投入24台600吨步履式千斤顶。舞水大桥钢梁总重约6362吨,采用最大跨度为55m,顶推钢梁位于直线段,0.824%的纵坡。
